KNA21-1700/4200 параболическая 4G MIMO антенна 21 дБ
Распечатать
Подписаться
Усиление до 21 дБ, технология MIMO
LTE advanced LTE(1800, 2100, 2300, 2600),
Wi-Fi 2400, 5G(N78)
Диапазон частот 1700 - 4200 МГц
KROKS KNA21-1700/4200 - это параболическая широкополосная направленная MIMO антенна с коэффициентом усиления 21 дБ. Антенна поддерживает технологию LTE advanced и предназначена для работы с 5G / LTE модемами cat.6, cat.9, cat.12, 5G(N78) с возможностью агрегации частот, роутерами и другим оборудованием, работающим в частотном диапазоне 1700-4200 МГц.
Антенна упакована в одну коробку: параболический рефлектор + MIMO облучатель.
Антенна работает в беспроводных сетях связи с оборудованием стандартов:
- 5G - N78
- 4G - LTE 1800, 2100, 2300, 2600
- 3G - UMTS 2100
- Wi-Fi 2400
Конструкция антенны позволяет передавать данные на значительное расстояние (до 25 км) в условиях прямой оптической видимости. Крепление облучателя позволяет изменять поляризацию путем поворота, не откручивая его от антенны.
Антенна имеет малое сопротивление ветру (низкую ветровую нагрузку), что позволяет установить её на высокую мачту, не опасаясь раскачки при сильном ветре.
Как правило, решения на основе параболических антенн применяются в условиях очень слабого входного сигнала. Они позволяют установить надежное соединение даже в тех случаях, когда антенны других типов оказываются бессильны. По сравнению с панельными антеннами и волновыми каналами, параболические антенны обеспечивают существенно более высокий коэффициент усиления.
Облучатель антенны оснащен двумя кабелями RG-58 с разъемами SMA(male), N(female), F(female) на выбор заказчика. Для подключения антенны к гермобоксу, например к KG-SMAx2, мы рекомендуем выбирать SMA(male) разъемы (указываются над ценой при заказе).
Преимущества антенны KNA21-1700/4200:
- широкий диапазон рабочих частот 1700-4200 МГц
- усиление 21 дБ
- возможность менять поляризацию, не снимая облучателя
- дальность работы до 25 км в прямой видимости
- небольшой вес
- отсутствие раскачки на ветру
Конструкция антенны состоит из:
- MIMO облучателя
- Проволочного параболического прямо-фокусного рефлектора.
- Креплений облучателя и креплений рефлектора.
Рефлектор окрашен цинковым грунтом и порошковой полимерной краской. Все неокрашенные детали имеют цинковое гальваническое покрытие. Это гарантирует долговременную эксплуатационную стабильность и безотказность в работе.
|
Габариты (длина , ширина , высота ), мм
|
600
x
600
x
450
|
Габариты, вес, количество товара в упаковке:
|
Размеры индивидуальной упаковки (длина , ширина , высота ), мм
|
595
x
595
x
115
|
|
Масса в индивидуальной упаковке, грамм
|
2160
|
|
Количество товаров в групповой упаковке, шт
|
1
|
Антенны- характеристики :
|
Рабочий диапазон частот, МГц
|
1700-4200
|
|
Усиление антенны, дБ
|
21
|
|
КСВ в рабочем диапазоне частот, не более
|
2
|
|
Поляризация
|
Линейная
|
|
Волновое сопротивление, Ом
|
50 (N, SMA разъём), 75 (F разъём)
|
|
Максимальная подводимая мощность, Вт
|
10
|
|
Разъём
|
SMA-male
|
|
F- female
|
||
|
N- female
|
||
|
Допустимая ветровая нагрузка, м/с
|
25
|
|
Диапазон рабочих температур, оС
|
-50 … +90
|
|
Максимально допустимая влажность воздуха, %
|
100
|
|
Развязка между портами не менее, дБ
|
20
|
|
Стандарт связи
|
LTE 2600
|
|
LTE 1800
|
||
|
UMTS 2100
|
||
|
WiFi 2,4ГГц
|
||
|
Многодиапазонная
|
||
|
Тип монтажа
|
на трубу
|
|
Тип исполнения
|
Параболическая
|
|
Поддержка MIMO
|
MIMO 2x2
|

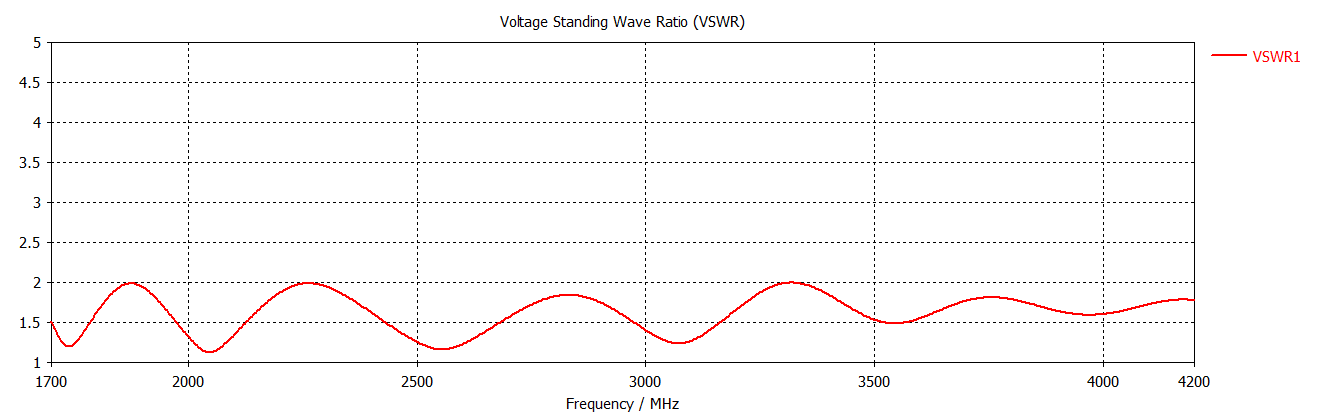

Графики КСВ, диаграммы направленности:
Комплектация:
|
Параболический сетчатый рефлектор
|
|
Облучатель MIMO 1700-4200 МГц
|
|
Крепежный комплект
|
|
Руководство по эксплуатации (паспорт)
|
|
Упаковка
|
